Cisco Basic endereçamento IP

Um endereço IP é um 4-octet único (32-bit) valor expresso em dotted-decimal (ou dotted-quad) notação da forma wxyz, onde períodos (pontos) são utilizados para separar cada um dos 4 octetos do endereço ( por exemplo, 10.0.0.1). O campo de endereço de 32-bit é composto por duas partes: uma rede ou o número de ligação (que representa a parte da rede do endereço) e um número de host (que identifica um host no segmento de rede).
A rede e os limites de acolhimento tradicionalmente eram definidas com base na classe do endereço IP, com cinco classes definidas (três dos quais são utilizados para endereçamento unicast): A, B, C, D e E.

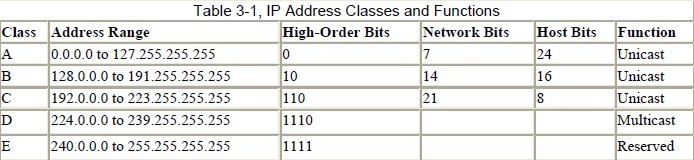

Tabela 3-1 ilustra as diferentes classes de espaço de endereço e suas funções.

Observe que apenas a classe A, B, C e endereços são utilizados para unicast. Classe D endereços são utilizados para multicast, e espaço de endereços classe E é reservada. Vários endereços dentro dessas classes são reservados para uso especial.

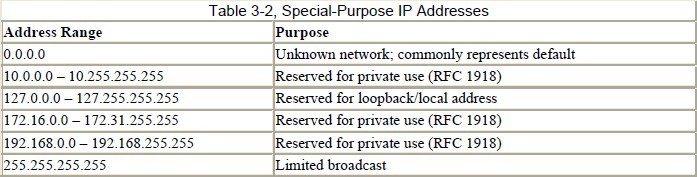

Tabela 3-2 lista alguns desses endereços.

Esta classe baseada em esquema de endereçamento é muitas vezes referido como o modelo de classes. As diferentes classes se prestam a diferentes configurações de rede, dependendo da proporção desejada de redes de hosts. As implicações das diferentes classes se tornará mais evidente que este produto capítulo. O próximo foco algumas seções sobre as definições básicas de cada classe.
Classe A Endereçamento
Redes de classe A são representados por um 0 na posição de pouco mais à esquerda do endereço. O primeiro octeto (bits 0 a 7) do endereço, a partir do bit mais à esquerda, representa o número de rede e os restantes 3 octetos (8 bits a 31) representam um número de servidores nesta rede. Um exemplo de uma rede de classe A é 124.0.0.1, 124.0.0.0, onde representa o número da rede eo número do host é 1. O resultado desta representação, ilustrada na Figura 3-1, é
128 (27) Classe A números de rede. No entanto, devido 0.0.0.0 não é um número de rede válido, apenas 127 (27-1) Classe A endereços são possíveis.
Figura 3-1. Geral Classe A Endereço Formato

Depois que a rede é definida, o primeiro eo último endereço de host dentro da rede servem funções especiais. O primeiro endereço (124.0.0.0 no exemplo anterior) é usado para representar o número de rede e, o último endereço da rede é usada para representar o endereço de difusão direcionado da rede (124.255.255.255). Portanto, os endereços de classe A tem apenas 16.777.214 (224-2) hosts por rede, ao invés de 16.777.216 (224) hosts por rede.
Classe B Endereçamento
As redes classe B são representados por um 1 e um 0 a esquerda em dois bits do endereço. Os dois primeiros octetos do endereço (bits 0 a 15) representam a parte da rede do endereço, e os restantes dois octetos (bits 16 a 31) representam o número do host dessa rede. O resultado desta representação, ilustrada na Figura 3-2, é 16.384 (214) números de rede, com 65.534 (216-2) hosts por rede. Um exemplo de um endereço de classe B é 172.16.0.1, 172.16.0.0, onde é a rede de classe B e 1 é o host.
Figura 3-2. Geral Classe B Endereço Formato

Classe C Endereçamento
As redes classe C são representados por 1, 1 e 0 na esquerda três bits do endereço. Os três primeiros octetos (bits 0 a 23) representam o número de rede, eo último octeto (bits 24 a 31) representa o número do host naquela rede. O resultado desta representação, como ilustrado na Figura 3-3, é 2.097.152 (221) números de rede com 254 (28-2) hosts por rede. Um exemplo de uma rede de classe C é 192.11.1.1, 192.11.1.0, onde é o número da rede eo número do host é 1.
Figura 3-3. Geral Classe C Address Format

Classe D Endereçamento
As redes classe D são representados por 1, 1, 1 e 0 na esquerda de 4 bits do endereço. O espaço de endereços classe D é reservada para multicast, utilizado para representar números de grupo multicast.
Classe E Endereçamento
Redes de classe E são representados por 1, 1, 1 e 1 a 4 bits mais à esquerda do endereço. Espaço de endereços classe E está reservada para uso experimental.
Básico Sub-redes IP
Sub-base e sub-redes de comprimento variável são muitas vezes mal compreendido. Esta seção oferece uma breve introdução às obras como sub-redes, e na próxima seção discute-máscaras de comprimento variável de sub-rede (VLSM).
Uma sub-rede, ou sub-rede, é um subconjunto de uma classe A, B ou C rede. Para entender melhor o sub-redes, que ajuda a dar uma olhada nos endereços IP que não estão sub-rede. Como explicado anteriormente, os endereços IP são compostos de uma parte da rede e uma porção de acolhimento, o que representa um dois-estática nível hierárquico de resolução do modelo (redes e hosts). Sub-redes IP introduz um terceiro nível da hierarquia com o conceito de uma máscara de rede, ou máscara de rede. A máscara serve
como uma máscara de bits com o conjunto de bits correspondente aos bits usados para o número classful rede IP, bem como bits adicionais de referência correspondente ao número de sub-rede.

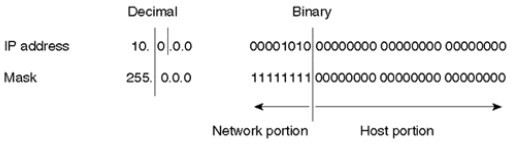

Na Figura 3-4, a máscara de rede 255.0.0.0 é aplicada a rede 10.0.0.0. A máscara em notação binária é uma série de 1s contíguo seguido por uma série de 0s contíguas. A parcela 1s representa a parte de rede do endereço, e os 0s representam a parte do host. Isto fornece um mecanismo para dividir o endereço IP do host 10.0.0.1 em uma parte da rede de 10 e uma porção de host 1.
Figura 3-4. Rede Básica mascaramento

Classe A, B, C e endereços de cada um tem aquilo que é referido como uma máscara natural, que é a máscara criada pela própria definição da rede de acolhimento e porções de cada classe. As máscaras naturais para as classes A, B, C e endereços são os seguintes:
Classe A máscara natural é 255.0.0.0
Classe B máscara natural é 255.255.0.0
Classe C natural máscara é 255.255.255.0
Ao separar a rede e as parcelas do host do endereço IP, máscaras de facilitar a criação de sub-redes. Sem sub-redes, números de rede seria muito limitado em uso. Cada segmento físico, como uma Ethernet, Token Ring, FDDI ou segmento, é normalmente associada a um ou mais números de rede. Se sub-redes não estavam disponíveis, uma rede de classe A do formulário 10.0.0.0 iria receber apenas um segmento físico com cerca de 16 milhões de hosts sobre ela, como
mostrada na Figura 3-5.
Figura 3-5. Unsubnetted Classe A Address Space

Com o uso de máscaras, as redes podem ser divididos em sub-redes menores, alargando a parte de rede do endereço na parte do host. A técnica de sub-rede fornece um número maior de sub-redes, reduzindo o número de hosts em cada rede.

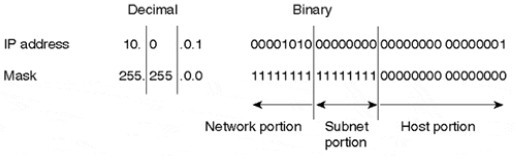

Na Figura 3-6, uma máscara de 255.255.0.0 é aplicada a rede 10.0.0.0. Isto divide o endereço IP 10.0.0.1 em uma parte da rede de 10, uma parte de rede do 0, e uma porção de host 1.
A máscara 255.255.0.0 tem emprestado uma parte do espaço de acolhimento e aplicou-o ao espaço da rede. Como resultado, os dez classful espaço da rede aumentou de uma única grande rede de 256 sub-redes que vão de 10.0.0.0 a 10.255.0.0. Isso diminuiria o número de hosts para cada sub-rede de 16.777.214 para 65.534.
Figura 3-6. Basic Subnetting

NOTA
Note que neste exemplo, 10.0.0.0 representa o sub-zero. Alguns softwares roteador legado não permite a zero espaço de endereços de sub-rede a ser usada, nem é usado por padrão nos roteadores Cisco. A fim de permitir a utilização de sub-zero no IOS, você deve configurar ip subnet-zero.
